Dieses Gerät ist ein Gleichspannungs-Multimeter für die Spannungs-, Strom-, Widerstands- und Leistungsmessung. Es ist gedacht als Überwachung von Betriebsspannungen von Netzteilen, die von sich aus keine Anzeige dieser Messwerte bieten.
Es ist so konzipiert, dass es sowohl von einer separaten Spannungsquelle betrieben werden kann, wenn die zu messende Spannung zu klein ist oder nicht zusätzlich belastet werden soll. Es kann aber auch direkt aus der zu messenden Spannungsquelle heraus arbeiten, was den Bedarf einer zusätzlichen Verkablung eliminiert.
Der messbare Spannungsbereich geht von 0V bis 42V, der messbare Strombereich von 0 bis 5A. Durch den relativ hohen Messstrom lassen sich in Verbindung mit einem entsprechend groß ausgelegten Netzteil auch sehr kleine Widerstände messen.
Das Gerät verfügt zudem über eine asynchrone Schnittstelle, über die sich zeitliche Messkurven auf dem PC aufzeichnen lassen und das Gerät kalibriert werden kann.
Die Aufbereitung der internen Versorgungsspannung erfolgt über die zwei Bausteine IC5 und IC6. IC5 ist dabei ein Abwärtswandler, der aus der von außen kommenden Versorgungsspannung von ca. 3,5V bis 42V eine Zwischenspannung von 2,5V generiert. IC6 ist ein Aufwärtswandler, der dann aus diesen 2,5V die interne Versorgungsspannung von 5V generiert. Damit kann das Multimeter in einem weiten externen Spannungsbereich betrieben werden.
Die externe Spannungsversorgung kann sowohl aus der zu messenden Spannungsquelle erfolgen (über PAD1) oder über eine separate Versorgungsspannung (über CON2). Die Schaltung der 3 Transistoren T2/T1/T4 und der Diode D3 schaltet zwischen diesen externen Spannungsquellen automatisch um. Sobald eine externe Spannung in ausreichender Höhe an CON2 anliegt, wird automatisch diese zum Betrieb verwendet. Ohne eine externe Spannung an CON2, bedient sich die Schaltung aus der zu messenden Spannungsquelle.
Die Strommessung erfolgt über IC1 in zwei Messbereichen - entweder direkt für große Ströme oder über den zusätzlichen Verstärker IC2 für kleinere Ströme. Die Auswahl des besten Bereichs übernimmt der Messprozessor. Ebenso erfolgt die Spannungsmessung über zwei Bereiche mit entsprechenden Spannungsteilern.
Die Messung an sich erfolgt dann über den Prozessor IC4. Dieser errechnet aus den Messwerten die entsprechenden Spannungs- und Stromwerte, sowie den Widerstand und die Leistung, zeigt diese auf dem Display an und übernimmt die Kommunikation über die asynchrone Schnittstelle mit dem PC.
Schaltplan des Multimeters

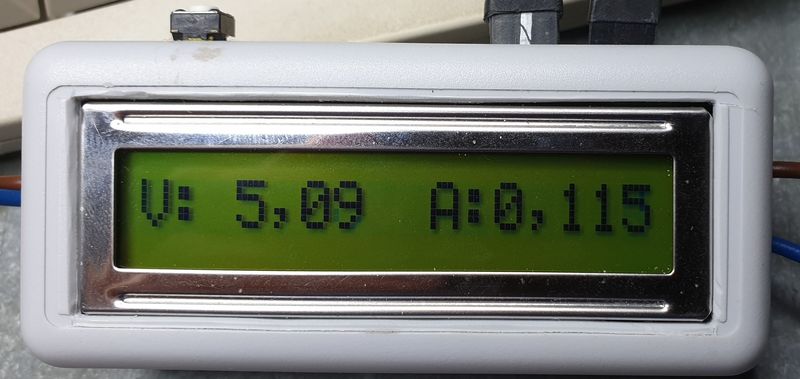

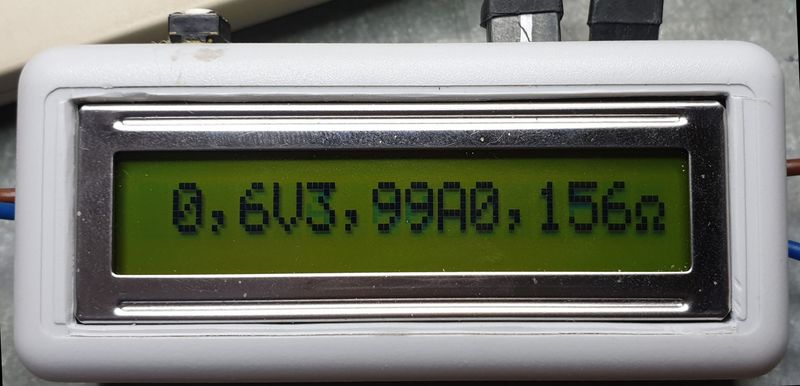

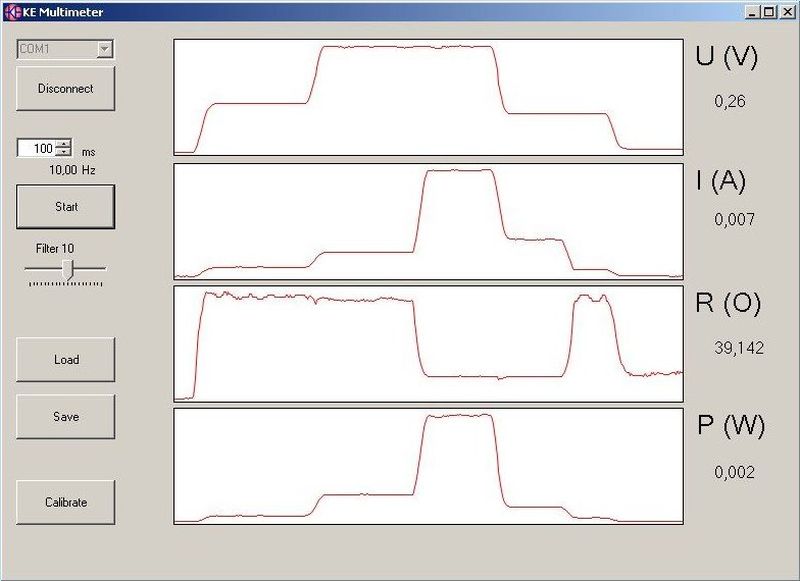

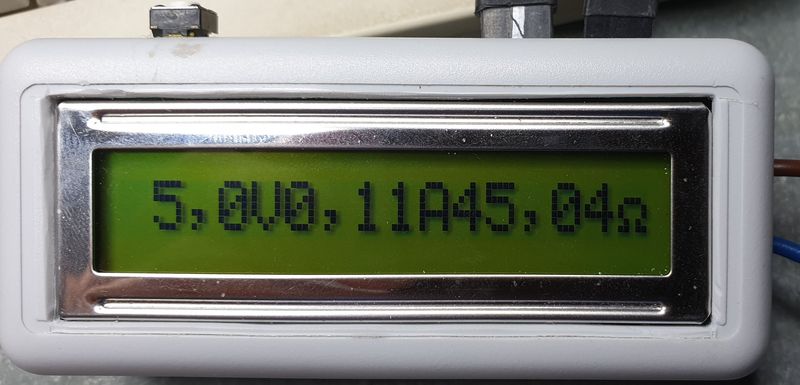

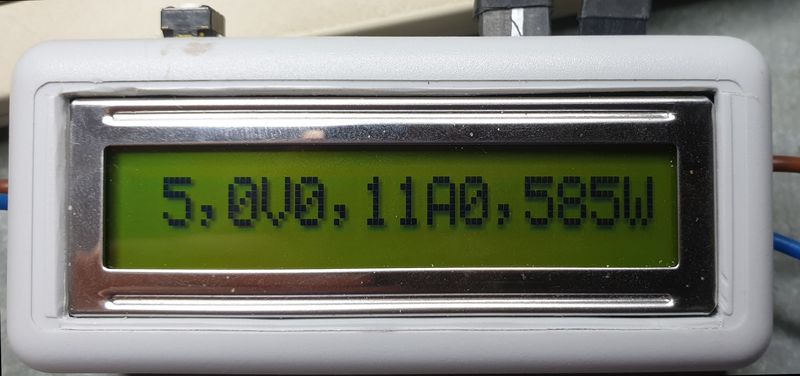

Einige Bilder des Geräts und der PC-Software
